Светильник ДВО/ДПО 36Вт 4000К 3000лм 595*595*20мм призма белый IP20 ДВО6561 IEK

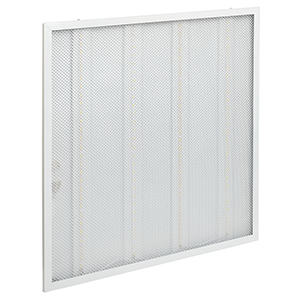

Светильник светодиодный - панель ДВО 6561 IEK (36 Вт, 3000 лм, 4000 К, призма, IP20), 595 х 595 х 20 мм, белый

Светодиодные панели IEK серии ДВО 6561 предназначены для внутреннего освещения общественных помещений, магазинов, офисов, административных зданий и т.д.

Светодиодные панели являются современными энергоэффективными светильниками, служат альтернативой светильникам ЛПО / ЛВО с люминесцентными лампами.

Встраиваются в подвесную потолочную систему или крепятся к поверхности накладным способом.

Преимущества

• Упрощенный конструктив, экономичное решение для энергоэффективной замены растровых светильников с люминесцентными лампами.
• Экономия электроэнергии до 70 %.

• Полное отсутствие пульсации (не более 5 %).
• Способ монтажа универсальный.

• Толщина корпуса - 20 мм, что позволяет эффективно экономить потолочное пространство при встраиваемом способе и быть максимально незаметным, аккуратным при накладном способе монтажа.
• Драйвер встроен сбоку светильника, что значительно улучшает визуальное восприятие (драйвер не просвечивает через рассеиватель).

• При необходимости, драйвер подлежит замене.

Размеры и вес

Материалы

Технические характеристики

* Светодиодные панели сохраняют работоспособность при напряжении 265 В со снижением срока службы.

Подключение и монтаж

Панель предназначена для подключения к электрической цепи с выключателем.

Порядок подключения следующий:

• На торце панели отвернуть винты крепления передней рамки.
• Снять с панели переднюю рамку и рассеиватель.

• Пропустить сетевой кабель через вводное отверстие внутрь панели.
• Присоединить концы сетевого кабеля к винтовым зажимам клеммной колодки, расположенной на корпусе панели, согласно маркировке:
  зажим L (коричневый провод) - подключение фазы, зажим N (синий провод) - подключение нейтрали, заземляющий проводник РЕ (жёлто-зеленый провод) подключить к винтовому зажиму заземления .

• В обратном порядке установить на панель рассеиватель и переднюю рамку.
• Закрепить переднюю рамку винтами.

• Подать на панель сетевое питание.

Внимание!

Защитный проводник заземления (желто-зеленого цвета) присоединять только к контакту заземления, обозначенному знаком заземления .

Светодиодные панели можно встраивать в подвесную потолочную систему или крепить к поверхности накладным способом.

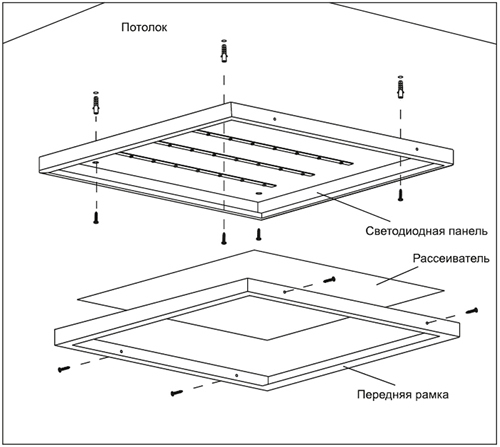

• Накладной монтаж светодиодной панели осуществляется непосредственно на поверхность потолка с креплением светильника через отверстия в корпусе (см. рисунок выше).
  Крепёж для накладного способа монтажа приобретается отдельно.

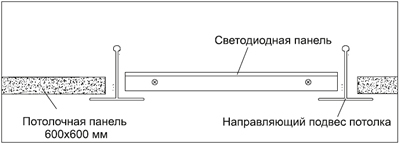

• Встраиваемый монтаж светодиодной панели осуществляется в подвесные потолки типа Armstrong.
  Панель устанавливают на место потолочной плиты 600 x 600 мм в межпотолочное пространство.

Комплектация

• Светильник со встроенным источником питания.
• Призматический рассеиватель.
