Панель ДВО 36Вт 6500К 2800лм 595*595*10мм опал серебро IP20 IEK д513506 к513502 равномерная засветка

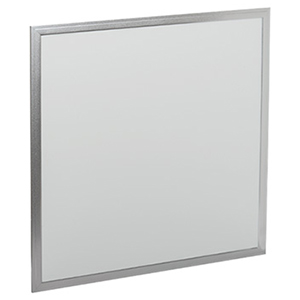

Светильник светодиодный - панель ДВО 6566 ECO IEK (36 Вт, 2700 лм, 6500 К), 595 х 595 х 10 мм, без драйвера

Светодиодные светильники - панели IEK серии ECO предназначены для общего и местного освещения жилых и общественных помещений: торговых центров, офисов, гостиниц, кабинетов.

Светильники соответствуют ГОСТ Р МЭК 60598-2-2.

Преимущества

• Выносной блок питания с коэффициентом мощности не менее 0,8 (соответствие Постановлению № 602 для обеспечения энергоэффективности осветитильного прибора) гарантирует отсутствие пульсаций и стабильный световой поток.

• Конструктив светильника предусматривает встраиваемый, подвесной и накладной способы монтажа (комплекты крепежей приобретаются отдельно).

• Длительный срок службы.

Размеры и вес

Материалы

• Опаловый рассеиватель из матового поликарбоната и светораспределяющая линза толщиной 2,5 мм способствуют равномерному распределению светового потока на всей поверхности панели.
• Корпус выполнен из высококачественного алюминиевого сплава и обеспечивает эффективный теплоотвод.

Технические характеристики

Монтаж

1. Встраиваемый монтаж осуществляется в подвесные потолки типа Armstrong.

   Панель стандартного размера (595 х 595 мм) устанавливают на место потолочной плиты в межпотолочное пространство.
   Драйвер устанавливается на поверхность потолочной плиты в соседней ячейке и закрепляется, как показано на рисунке ниже.

2. Накладной монтаж (крепежные элементы приобретаются отдельно).

• Отвернуть на обратной стороне панели по углам 4 винта М3.
  Установить на панель угловые кронштейны, закрепить их винтами М3.
• Разместить на потолке и просверлить 4 отверстия. Установить дюбели в отверстия.


• Закрепить на потолке 4 кронштейна при помощи самонарезающих винтов.
• Закрепить светильник при помощи самонарезающих винтов, предварительно совместив крепежные отверстия в кронштейнах, закрепленных на светодиодной панели.


• Драйвер монтируется отдельно в межпотолочном пространстве или нише.

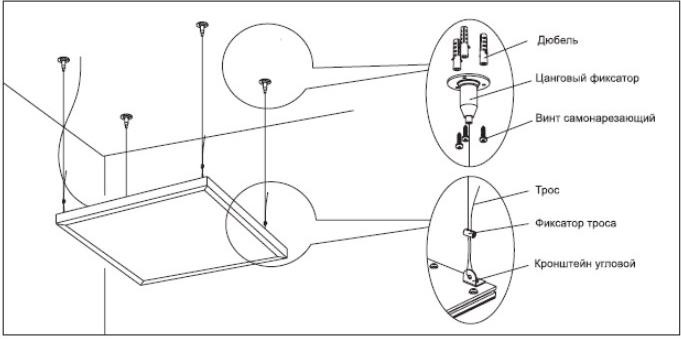

3. Подвесной монтаж (крепежные элементы приобретаются отдельно).

• Разместить на потолке и просверлить 12 отверстий для крепления 4 цанговых фиксаторов.
  Установить в отверстия дюбели.
• Закрепить цанговые фиксаторы на потолке винтами самонарезающими.


• Установить на обратной стороне панели 4 угловых кронштейна.
• Пропустить стальной трос через отверстие в кронштейне и закрепить его при помощи фиксатора троса.
  Надежно затянуть винты в торце фиксатора.


• Вставить трос в отверстие цангового фиксатора. Проверить надежность крепления панели.
• После регулировки высоты подвеса панели, при необходимости, укоротить трос.
