Бокс для счетчика 1ф 3мод навесной белый IP54 CZU-1 220

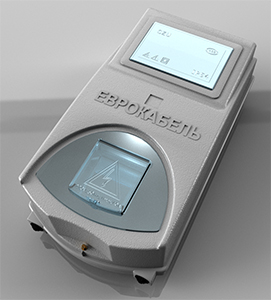

Корпус для однофазного электронного счетчика КЗУ-220Е

Отличительной особенностью даного корпуса является более тонкое исполнение по высоте, что позволяет улучшить визуальный доступ к индикации электронного счетчик.

Назначение корпуса

• Корпус предназначен для защиты электронных счетчиков, автоматических выключателей и устройств защитного отключения от механических повреждений, атмосферных воздействий и несанкционированного доступа потребителей к последним.
• В случае комплектации корпуса УЗО обеспечивается защита от пожара и поражения электрическим током, при прикосновении к токоведущим частям в случае повреждения изоляции.
• Диапазон рабочих температур от – 50 до 55 °С
• Относительная влажность воздуха до 100% при 25 °С
• Срок службы корпуса не менее 25 лет.

Технические характеристики

• Степень защиты корпуса IP 54
• Климатическое исполнение корпуса У1.
• Режим работы корпуса - продолжительный.
• Габаритные размеры корпуса 390х205х145 мм.
• Материал корпусов не распространяет горение.

Устройство

• Корпус состоит из основания, верха корпуса со смотровым окном для снятия показаний счетчика и крышки, для доступа к автоматическим выключателям и для возможности пломбирования в случае неуплаты абонента.
• Изготовлены детали из материалов, способных выдержать механические, электрические и тепловые нагрузки, а также воздействия влажности и других климатических факторов, при наружной установке и нормальной эксплуатации.
• Корпус позволяет комплектацию:
  • однофазным счетчиком активной энергии прямого включения;
  • автоматическими выключателями и в случае необходимости УЗО;
  • пломбирующими устройствами, исключающими доступ к приборам учета электроэнергии. электронными и механическими счетчиками

Комплексность поставки

• корпус одной модификации, шт. - 1
• кронштейн под автоматический выключатель - 1 шт.
• планка зануления - 1шт.
• уплотнительные втулки - 2 шт.
• прижимная планка - 2 шт.
• распорные дюбеля - 4 шт. комплект метизов.

Указание мер безопасности

• Установка, подключение и демонтаж корпуса должны проводится специалистами с соблюдением "Правил технической эксплуатации электроустановок потребителей".
• Запрещается эксплуатация корпуса со снятой крышкой и доступ внутрь устройства лицам без соответствующего обучения и допуска.
