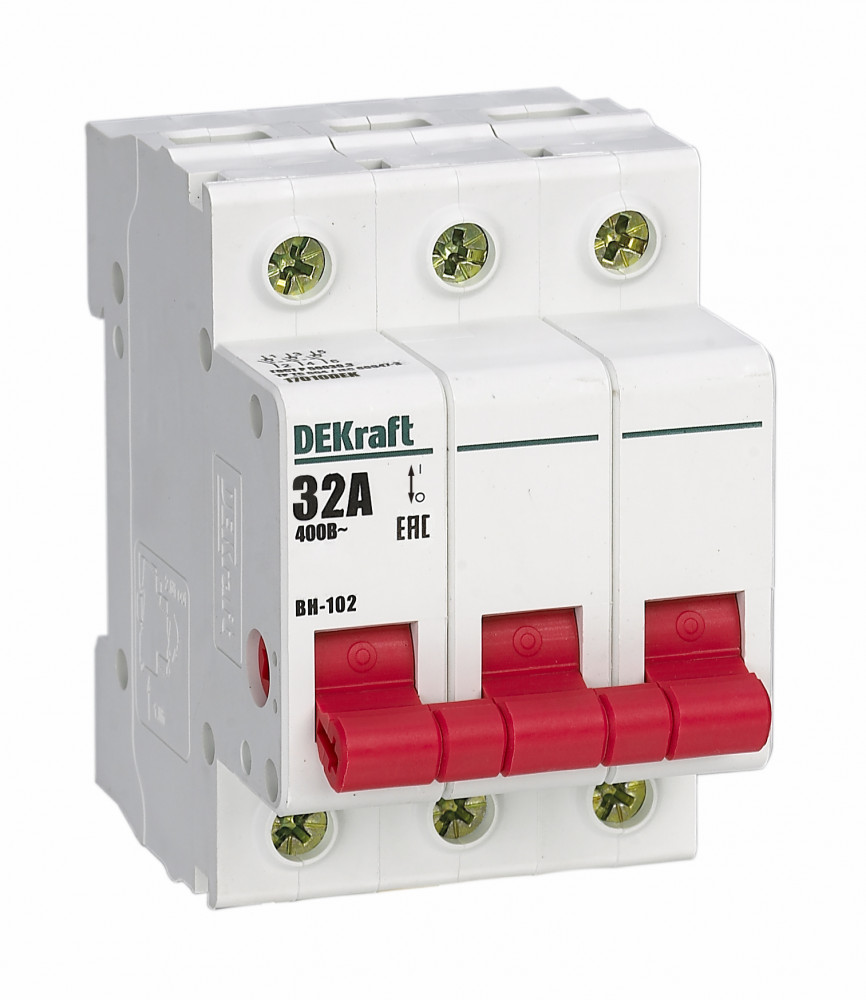

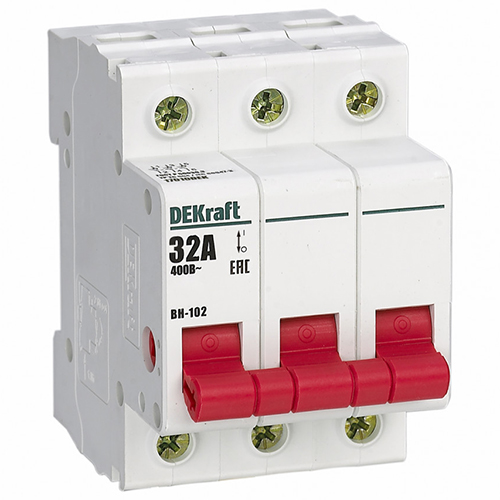

Выключатель-разъединитель 3Р 32А ВН-102 DEKraft
Выключатели-разъединители Dekraft серии ВН-102 применяются для ручного включения / отключения сетей напряжением до 400 В (в качестве аналога пакетных выключателей).
ВН-102 - коммутационные аппараты, способные включать, проводить и отключать токи в нормальных условиях работы, а также проводить в течение установленного времени токи в аномальных условиях, например, токи короткого замыкания.
При этом в отключенном положении они удовлетворяют требованиям по изоляции, прописанным в стандарте МЭС 441-14-12.
Размеры
| Высота корпуса, мм | 80 |
| Ширина корпуса, мм | 54 |
| Глубина корпуса, мм | 70 |
Особенности конструкции
- Наличие цветового индикатора состояния контактов позволяет понять, замкнуты они или разомкнуты.
- Повышенная износостойкость означает, что аппарат рассчитан на большое число коммутаций и использование в условиях загрязнения и запыленности.
- Номинальный ток апппаратов до 125 А позволяет использовать выключатель-разъединитель в качестве общего пакетного выключателя.
- Самый надежный двойной разрыв цепи обеспечивается благодаря мостиковым контактам, полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании автоматического выключателя.
- Усиленная рукоятка управления красного цвета необходима для обеспечения большого числа включений - отключений в сложных условиях эксплуатации.
- Боковые каналы охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
На боковой стороне аппарата указан максимальный крутящий момент клемм и глубина зачистки проводника.
Технические характеристики
| Артикул | 17010DEK |
| Тип изделия | выключатель-разъединитель нагрузки |
| Модульная ширина (шаг 18 мм) | 3 |
| Число полюсов | 3 |
| Номинальное напряжение, В | АС 230 / 400 |
| Частота тока, Гц | 50 / 60 |
| Номинальный ток Ie, А | 32 |
| Категория применения | АС-22 |
| Номинальный кратковременно выдерживаемый ток (до 1 с.) Icw | 20Ie |
| Номинальная наибольшая включающая способность Icm, кА | 28, 1Ie |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Механическая износостойкость, не менее, циклов В-О | 8500 |
| Коммутационная износостойкость, не менее, циклов В-О | 3000 |
| Температура эксплуатации, °C | -40... +60 |
| Относительная влажность воздуха, % | 50* при +60 °C |
| Степень защиты от пыли и влаги | IP20 (октрытый аппарат) / IP40 (аппарат в корпусе) |
| Устойчивость к механическим ваоздействиям | 30 гр., 3 удара, длительность импульса 11 мс. |
| Способ монтажа | на DIN-рейку |
| Установочное положение | любое |
| Максимальное сечение подключаемого провода, кв.мм | 1,0 - 50 |
| Предельное усилие затяжки клеммных зажимов, Н*м | 2,5 |
* Допускается работа аппарата при относительной влажности воздуха 90% при температуре +20 °C.
Внимание!
Выключатели-разъединители ВН-102 не обеспечивают защиту цепи, для этого следует использовать автоматические выключатели, предохранители и АВДТ.
