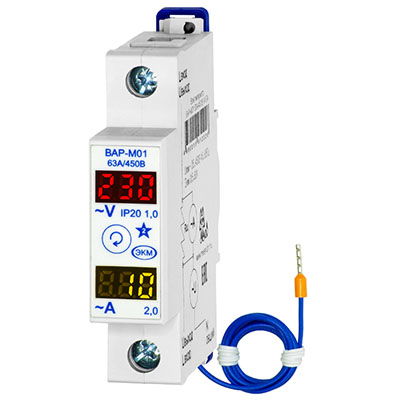

Вольтамперметр "Меандр" ВАР-М01 63А/450В УХЛ4
Цифровой промышленный вольтамперметр ВАР-М01 63А/450В предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.
Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.
Является средством контроля, периодической поверке не подлежит.
Размеры
Функциональные возможности
- Измерение среднеквадратичных значений напряжений и токов.
- Измерение потребляемой мощности.
- Питание от контролируемого напряжения.
- Диапазон измеряемого напряжения: АС 50... 450 В.
- Рабочий диапазон частот: 45... 65 Гц.
- Диапазон измеряемого тока: 0,5... 63 А.
- Основная погрешность измерений напряжения, не более ±1 ед. младшего разряда.
- Основная погрешность измерений тока, не более ±2 ед. младшего разряда.
Особенности конструкции
- Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением.
Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность винтами или шурупами через отверстие в фиксаторе.
Для установки устройства на ровную поверхность фиксаторы замков необходимо раздвинуть.
- Конструкция клемм обеспечивает зажим проводов сечением до 25 кв.мм.
- В нижней части корпуса выведен провод НВ3-0,75 длиной 50 см для подключения к нейтральной шине.
- На лицевой панели прибора расположены цифровые индикаторы, отображающие величину напряжения и тока, кнопка.
Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещенности.
Технические характеристики
| Артикул | 4680019912226 |
| Тип изделия | вольтамперметр |
| Модульная ширина (шаг 18 мм) | 1 |
| Диапазон измеряемого напряжения, В | АС 50... 450 |
| Частота измеряемого напряжения, Гц | 45... 65 |
| Диапазон измеряемого тока (RMS), А | 0,5... 63 |
| Основная погрешность измерений напряжения, не более | 1% ±1 ед. младшего разряда |
| Основная погрешность измерений тока, не более | 2% ±1 ед. младшего разряда |
| Потребляемая мощность, не более, Вт | 1,5 |
| Диапазон рабочих температур, °C | -25... +55 |
| Относительная влажность воздуха (при +25°С) , % | до 80 |
| Степень защиты от пыли и влаги по корпусу / по клеммам по ГОСТ 14254-9 | IP40 / IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата) | УХЛ4 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ / 5 кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ) |
| Сечение подключаемых проводников, кв.мм | 0,5 - 25 (20 - 4 AWG) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | непрерывный |
| Средний срок службы, не менее, лет | 8 |
| Средняя наработка на отказ, не менее, часов | 50000 |
| Вес изделия, кг | 0,1 |
Подключение
Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи.
Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх, не имеет значения).
Схемы подключения:
Работа прибора
Использование кнопки для просмотра дополнительной информации:
- первое нажатие - Umax с момента последнего сброса;
- второе нажатие - Umin с момента последнего сброса;
- третье нажатие - количество отключений сетевого напряжения с момента последнего сброса.
Удержание кнопки в течение 5 секунд - сброс.
По двойному клику кнопкой - индикация потребляемой мощности.
По повторному двойному клику кнопкой - индикация напряжения и тока.
Внимание.
При отсутствии тока нагрузки возможны ненулевые показания тока (до 0,6 А) и мощности (до 0,1 Вт).
