Автомат 3Р 63А C 10кА ВА-105 Schneider Electric

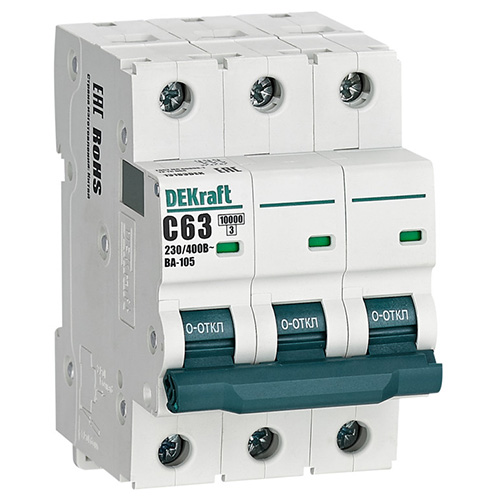

Выключатель автоматический DEKraft 3Р 63А C 10кА ВА-105

Модульные автоматические выключатели Dekraft серии ВА-105 предназначены для применения в электрических цепях переменного тока с целью их защиты при перегрузках и токах короткого замыкания.
Используются также для нечастых оперативных включений и отключений указанных цепей.

Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Перегрузка возникает при включении в цепь слишком большого количества потребителей.
Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.

Автоматические выключатели с отключающей способностью 10 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.

Аппараты имеют определенные кривые отключения, которые отражают порог срабатывания при защите от короткого замыкания.
Кривая В - ток в цепи в 3 - 5 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 48 - 80 А. Аппараты с характеристикой срабатывания В применяются для защиты цепей большой протяженности.
Кривая С - ток в цепи в 5 - 10 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 80 - 160 А.
Аппараты с характеристикой срабатывания С применяются для стандартной защиты цепей розеток и освещения.
Кривая D - ток в цепи в 10 - 14 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 160 - 224 А.
Аппараты с характеристикой срабатывания D применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.

Размеры

Особенности конструкции

• Двухпозиционные защелки помогают монтировать / демонтировать автомат просто и быстро,
  даже если он установлен между двумя соседними устройствами и подключен к соединительной шине.
• Клеммы, рассчитанные на сечение провода до 25 кв.мм, позволяют защищать цепи с токами нагрузки до 63 А.
• 6 сплошных монолитных заклепок повышают прочность конструкции и обладают повышенной крепостью, по сравнению с полыми.

• Четкая маркировка крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов.
• Механизм мгновенной коммутации. При срабатывании рычаг автомата сначала сжимает пружину механизма,
  а далее пружина приводит в действие контакты, замыкающиеся достаточно быстро, чтобы избежать пробоя искрового промежутка.
  Так достигается более длительный срок службы контактов.
• Простота монтажа аксессуаров на автоматический выключатель, а также простота тестирования и подключения проводов.

• Боковые каналы охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
• Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты, вне зависимости от положения рукоятки управления.
• Монолитная лицевая панель создана таким образом, чтобы при деформации аппарата и выходе раскаленных газов
  в случае слишком высоких токов КЗ (превышающих 10 кА) не нанести вред человеку, который может стоять перед аппаратом.

Технические характеристики
