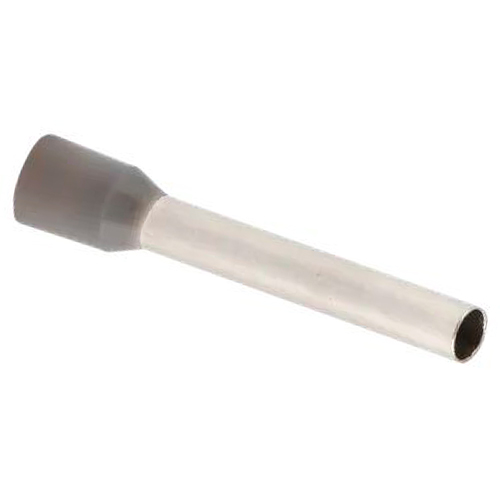

Наконечник штыревой втулочный изолированный НШВИ 4,0 - 18 EKF, серый
Изолированные втулочные штыревые наконечники НШвИ предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников.
Трансформируют концы многожильных проводов в монолитные штифты.
Полностью заменяют обязательный процесс облуживания многопроволочных медных проводов типа ПВ-3, ПВС и т.п. при монтаже различного электрооборудования.

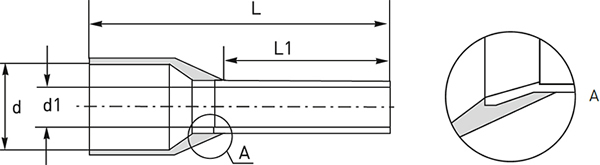

Размеры
| Размеры, мм | |||
|---|---|---|---|
| L1 | L | d | d1 |
| 18 | 25,5 | 4,5 | 2,8 |
Материалы и цвета
| Цвет изоляции | Серый |
| Материал изоляции | полипропилен* |
| Материал контактной части | медь марки М1 |
| Покрытие контактной части | электролитическое лужение |
* Не поддерживает горение.

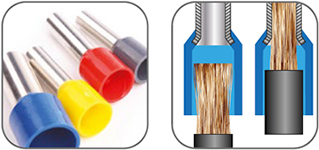

Особенности конструкции
- Втулочные наконечники состоят из медной луженой трубки и изолирующего манжета из полипропилена.
- Один конец трубки развальцован (система Easy Entry), что существенно облегчает заведение многожильного провода в наконечник.
- Изоляционный манжет выполнен в виде раструба для облегчения монтажа многопроволочных медных жил.
- Цветовая гамма изоляции соответствует стандарту DIN.
Технические характеристики
| Артикул | nhvi-4.0-18 |
| Тип изделия | наконечник штыревой втулочный изолированный НШВИ |
| Максимальное рабочее напряжение, кВ | 1,0 |
| Номинальное поперечное сечение проводника, кв.мм | 4,0 |
| Температура эксплуатации, °C | -40... +105 |
Монтаж
- Предварительно зачищенный конец многожильного провода заводится внутрь наконечника.
- Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом.
При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образует единую монолитную конструкцию, а изолирующий манжет перекрывает изоляцию провода.
- При необходимости опрессованная втулка может быть впоследствии обрезана по длине на глубину захода в контактное гнездо электрооборудования.
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
Длина контакта, мм
|
18 |
|
СрокГарантии, мес
|
60 |
|
Марка изделия
|
НШВИ |
|
Изолированный
|
Да |
|
Номинальное сечение, мм2
|
4,0 |
|
Форма наконечника
|
трубка |
-
